1 690 386 081 2018-02-22| Robert Bosch GmbH
56 | EL–52425 | Montaggioit
4.3 Finecorsa
¶ Serrare le viti saldamente.
1
1

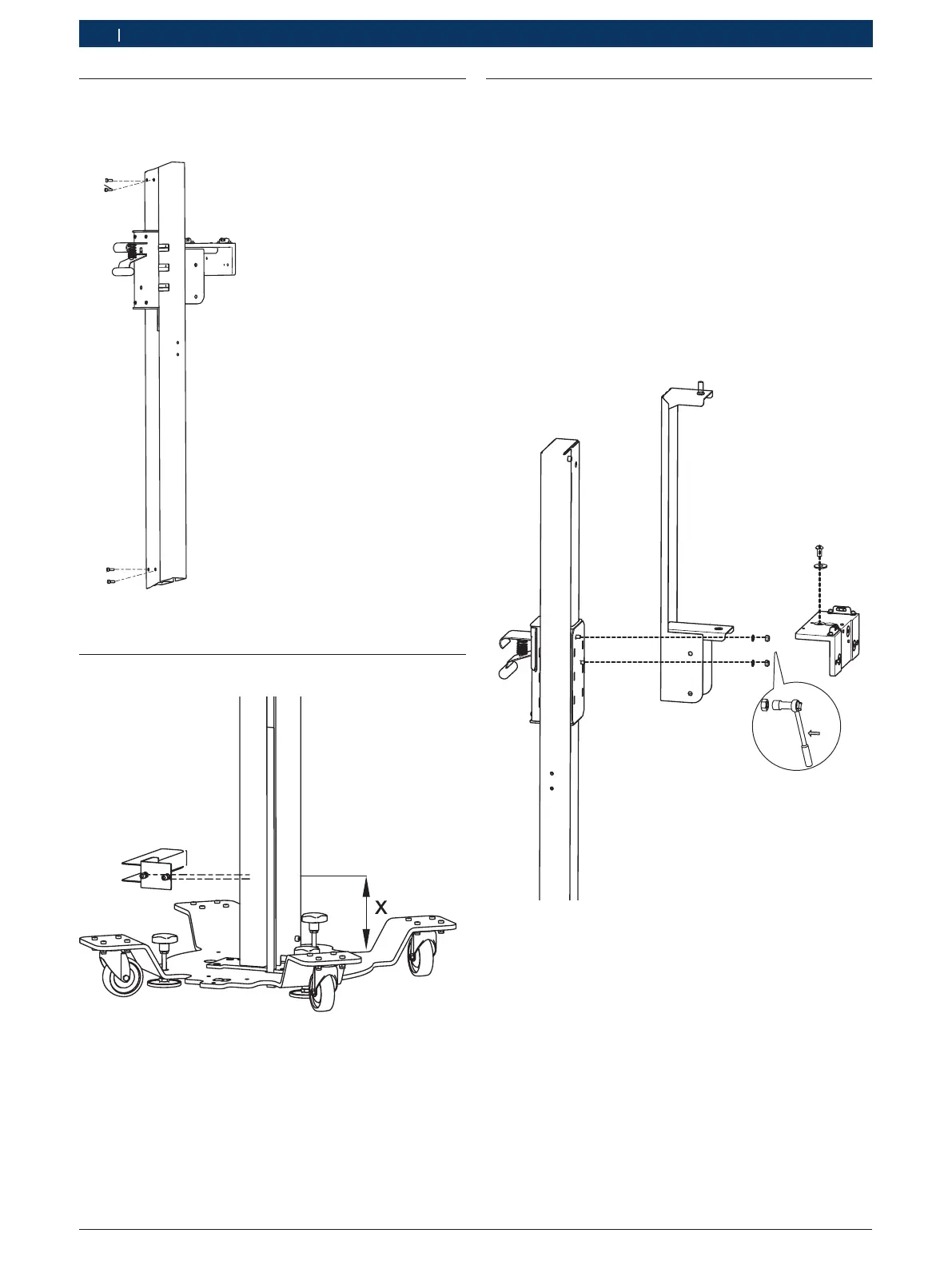

Fig. 4: Finecorsa
1 2 x M5 x 16
4.4 Supporto metro a nastro
Fig. 5: Supporto metro a nastro
X 0mm - 300mm
1. Applicare il supporto del metro a nastro ad
un'altezza di 0
mm - 300mm misurata dalla piastra
di base, rispettando le indicazioni specifiche del
produttore del veicolo.
2. Serrare le viti saldamente.
4.5 Sostegno supporto di precisione
i
Per facilitare il montaggio, rimuovere il supporto di
precisione. Dopo il montaggio del "Sostegno suppor-
to di precisione", applicare di nuovo il supporto di
precisione.
1. Posizionare il sostegno del supporto di precisione
sui perni filettati sulla slitta.
2. Stringere il sostegno del supporto di precisione con
dadi esagonali autobloccanti con massimo 5° Nm.
! Se si usa una coppia maggiore vi è il rischio di dann-
eggiare i perni filettati.
13
Fig. 6: Fissare il sostegno supporto di precisione
