1 690 386 081 2018-02-22| Robert Bosch GmbH
98 | EL–52425 | Manutenção preventivapt
5.9 Colocar quadro de calibração
1
2
3
4

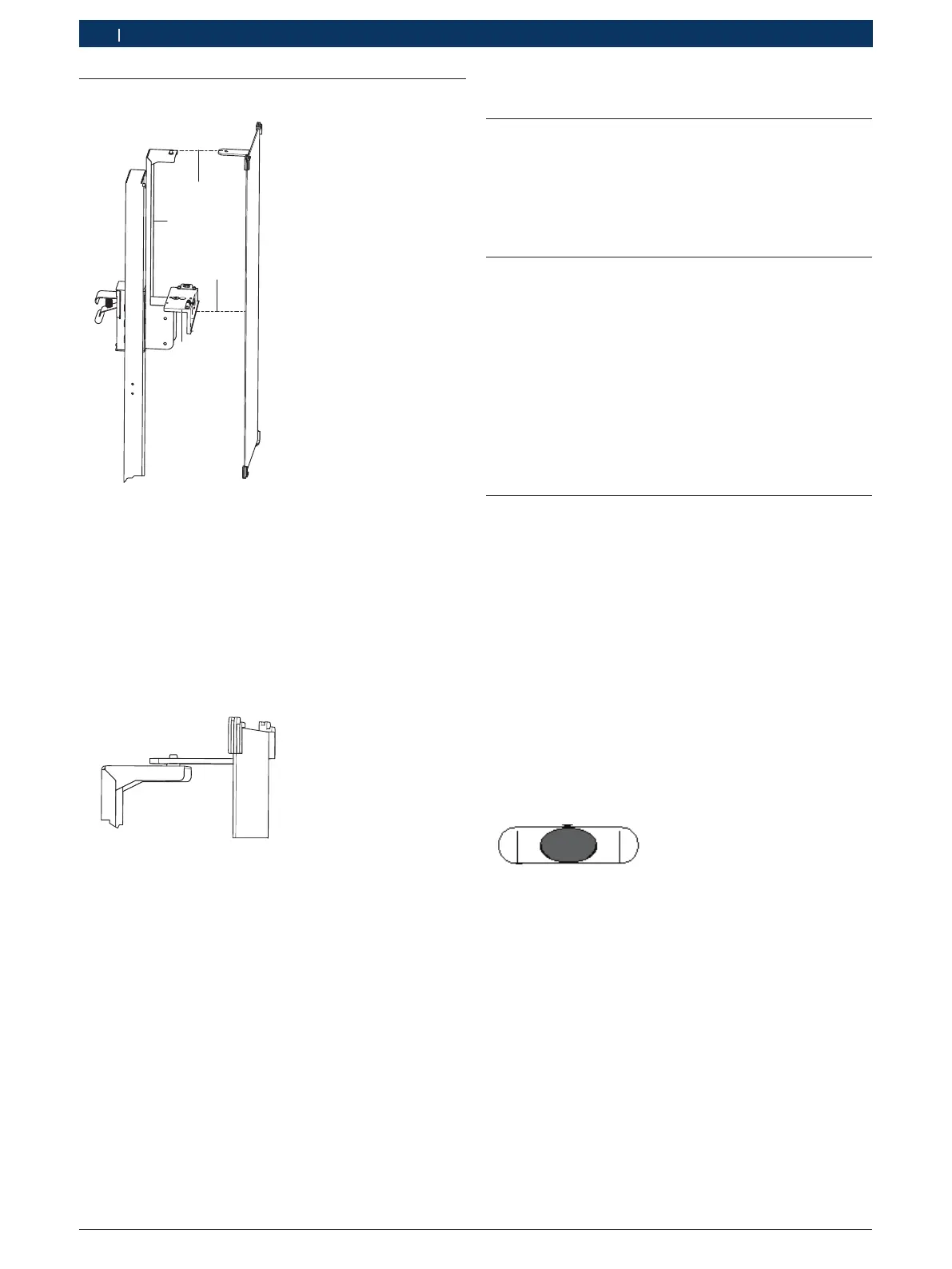

Fig. 17: Quadro de calibração
1 Posição 1
2 Posição 2
3 Braço de suporte para quadro de calibração ¹
)
4 Suporte de precisão
¹
)
Incluído no escopo de fornecimento em função da versão enco-
mendada
¶ Primeiro, fixe o quadro de calibração na posição 1 e,
então na posição 2.
Fig. 18: Distância
1 Distância posição 1
i Ao colocar na posição 2, o quadro de calibração
deve ficar plano no suporte de precisão (o pino deve
encaixar).
! Quadro de calibração:
$ Certificar-se de que o quadro de calibração está
plano.
$ Certificar-se de que o quadro de calibração está
fixo na posição 1 e na posição 2.
$ Substituir quadros de calibração danificados.
6. Manutenção preventiva
6.1 Limpeza
¶ EL–52425 deve ser limpo apenas com panos macios
e que não soltem fiapos e detergentes neutros.
! Panos sujos da oficina e produtos de limpeza abrasi-
vos podem danificar o EL–52425.
6.2 Verificação
R EL–52425 deve ser verificado por um serviço de as-
sistência autorizado em caso de mau funcionamento
ou danos.
R Verificar os pinos de encaixe quanto a desgaste.
R Controlar a vedação dos níveis de bolha de ar.
R Controlar ímãs, níveis de bolha de ar e superfície de
apoio para quadros e laser quanto a danos, pontos
de colisão, peças em falta.
R Limpar superfícies de apoio regularmente.
R Em caso de divergência/danos
6.3 Verificação com nível de bolha de ar
R Montar EL–52425, fixar o quadro 1690382288 na
altura de calibração, alinhar o EL–52425 no centro
com o nível de bolha de ar.
R Utilizar um nível de bolha comum, com precisão de
pelo menos 1mm/m.
1. Colocar no lado dianteiro do quadro fixado e com-
parar o nível de bolha de ar com o nível no suporte
(ângulo de inclinação).
2. Colocar lateralmente na coluna e comparar o nível
de bolha de ar com o nível no suporte (ângulo de
rolagem).
" A bolha de ar do nível de bolha não deve ultrapassar
o centro da marcação em ambas as verificações. Se
isso acontecer, não utilizar mais o EL–52425 e infor-
mar o serviço.
Fig. 19: Bolha de ar do nível de bolha de ar
i Meio de verificação para o controle do EL–52425 e
do laser pode ser encomendado com o fabricante.
