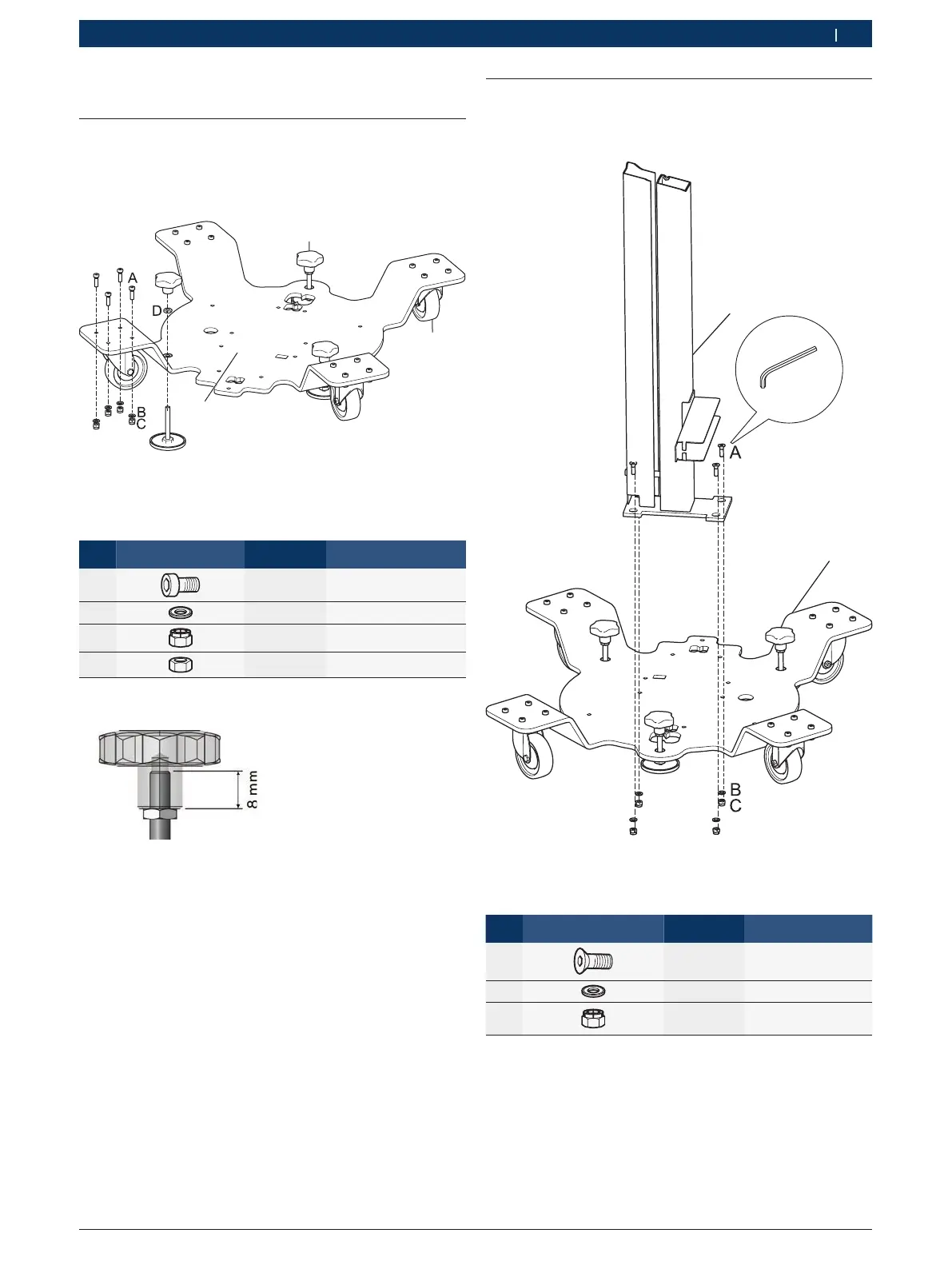

4. Montage
4.1 Onderstel
¶ Zwenkwiel en stelvoeten op het onderstel aanbren-
gen.
1
2
3
Afb. 2: Onderstel
1 Stelvoet 3x
2 Zwenkwiel 4x
3 Positie voor kolom
Pos. Bevestigingstype Aantal Grootte [mm]
A
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Bevestigingsmateriaal onderstel
i Tabel 1 en 2 = onderdelenset 1 690 381 203
4.2 Kolom
¶ Kolom op grondplaat monteren.
1
2
Afb. 3: Kolom
1 Kolom
2 Grondplaat
Pos. Bevestigingstype Aantal Grootte [mm]
A
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Bevestigingsmateriaal kolom
