en
1 690 386 081 2018-02-22| Robert Bosch GmbH
90 | EL–52425 | Descrição do produtopt
CUIDADO – Perigo de ferimentos devido a
peças que caem do EL–52425.
Durante o trabalho, fixar o quadro de
calibração e proteger os Targets e a
unidade laser P-Assist com os cabos de
segurança.
Durante a montagem, a desmontagem e
durante o transporte, remover o quadro
de calibração e a unidade laser.
ATENÇÃO – Ferimentos graves dos olhos
devido ao feixe de laser.
Nunca olhe diretamente para a fonte de
laser.
Nunca direcione o feixe de laser para
pessoas, especialmente para a face e
olhos.
Para controlar o funcionamento deve ser
mantido um objeto à frente do ponto de
saída do laser.
3. Descrição do produto
3.1 Utilização adequada
EL–52425 deve ser usado apenas para a calibração es-
tática de sensores e câmeras em veículos comerciais.
As instruções específicas do fabricante do veículo para
reparos e serviço são decisivas. Uma utilização diferen-
te ou além dos fins previstos é considerada incorreta.
3.2 Pré-requisito do local de medição
Planicidade do local de medição
R O veículo tem que estar sobre uma superfície plana.
R O nível do solo não deve variar mais que ±7mm/m.
Isso corresponde a 0,4graus.
Condições do local de verificação
R O veículo deve estar vazio.
R Os pneus do veículo devem apresentar a pressão de
ar dos pneus indicada.
R O quadro de calibração deve se encontrar sobre a
mesma superfície que o veículo.
R O quadro de calibração deve deve se encontrar
limpo e livre de marcações, colorações ou outros
defeitos.
R Realizar o procedimento de calibração sob con-
dições normais de luz:
$ Luz natural, luz fluorescente, luz LED convencio-
nal.
$ Nenhuma fonte de luz brilhante deve se encont-
rar no campo de visão da câmera.
3.3 Âmbito de fornecimento / acessórios
especiais
Designação Nº de referência
Placa base
com material de montagem 1 690 381 263
Coluna de suporte com deslizador 1 690 381 254
Manual original 1 690 386 081
Fita métrica 1 693 740 533
Linha de giz 1 693 740 815
Fio de prumo 1 693 740 685
Suporte de precisão com alojamento 1 690 381 261
Suporte da fita métrica 1 690 382 499
Target universal tipo 1 1 690 382 288
Cobertura protetora 1 690 382 497
Target universal tipo 3
1)
1 690 382 485
Indicador de posição (EL
51747-2)
1) 2)
1 690 382 583
Unidade de laser
1)
1 690 381 124
Cabo de segurança
1)
1 690 381 237
Auxílio de ajuste
1)
1 690 381 210
1)
Acessórios especiais
2)
Para Target universal tipo 3
3.4 EL–52425
1
2
3
4
5
6

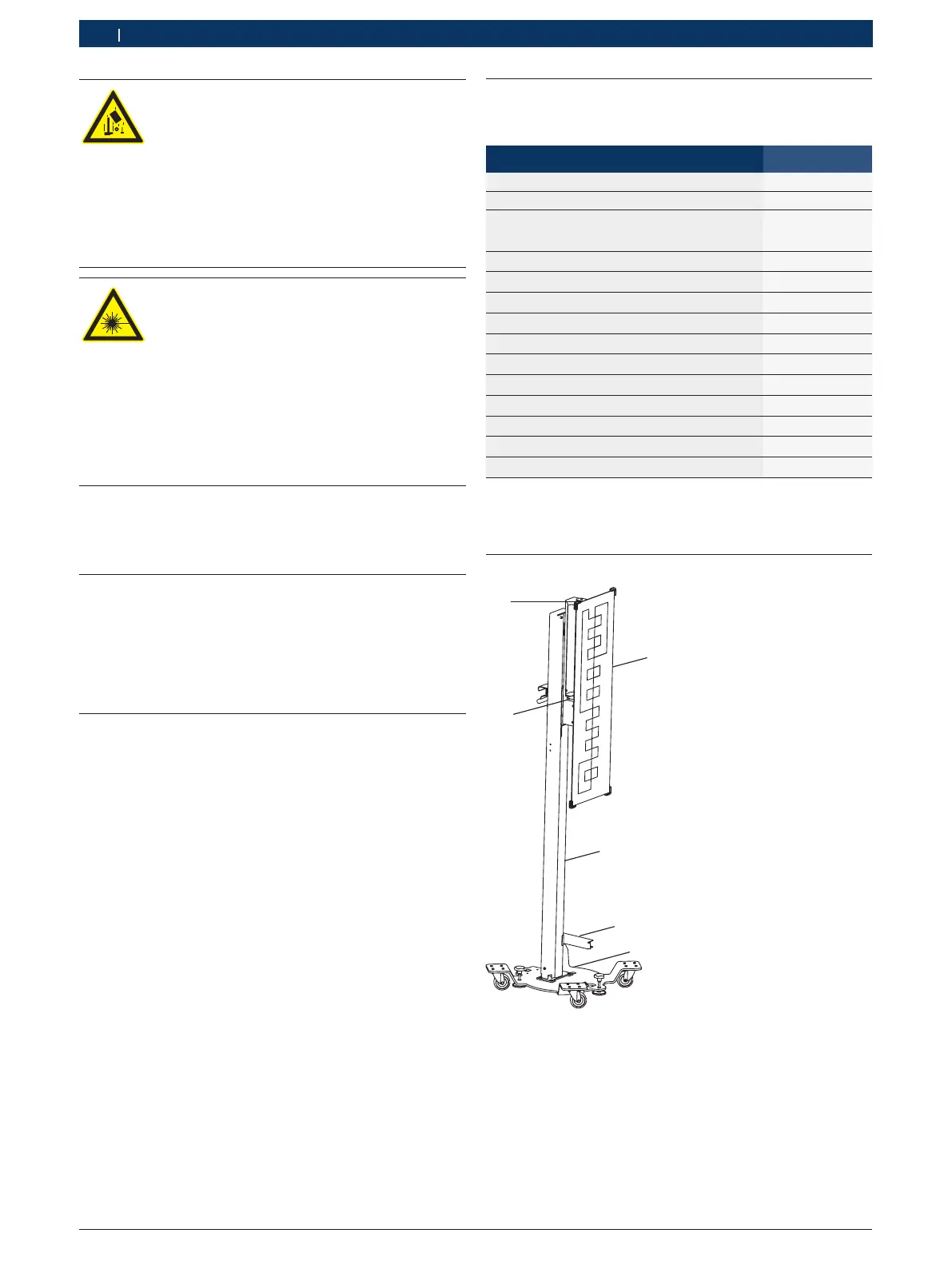

Fig. 1: EL–52425
1 Alojamento do suporte de precisão
2 Quadro de calibração
3 Coluna fixa
4 Suporte da fita métrica
5 Placa base móvel
6 Suporte de precisão
