5.9 Anbringelse af kalibreringstavle
1
2
3
4

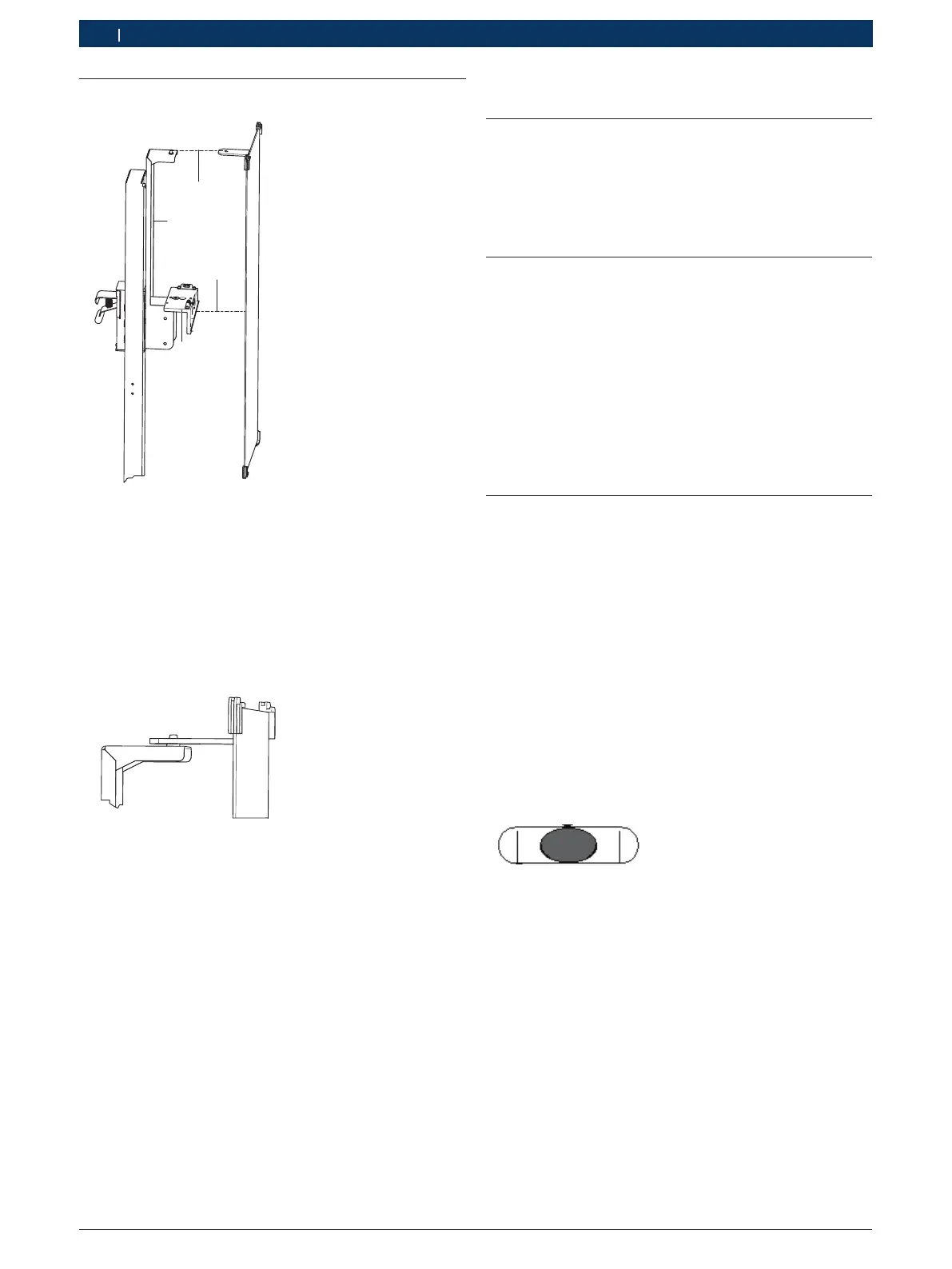

Fig. 17: Kalibreringstavle
1 Position 1
2 Position 2
3 Holdearm til kalibreringstavle ¹
)
4 Præcisionsholder
¹
)
Inkluderet i leverancen, afhængig af bestilt version
¶ Fastgør først kalibreringstavlen ved position 1 og
derefter ved position 2.
Fig. 18: Afstand
1 Afstand position 1
i Ved anbringelse ved position 2 skal kalibreringstav-
len ligge plant op til præcisionsholderen (stiften skal
gå i indgreb).
! Kalibreringstavle:
$ Sørg for, at kalibreringstavlen ligger i plan.
$ Sørg for, at kalibreringstavlen er fastgjort ved
position 1 og 2.
$ En beskadiget kalibreringstavle skal udskiftes.
6. Reparation
6.1 Rengøring
¶ EL–52425 må kun rengøres med bløde, fnugfri klude
og neutrale rengøringsmidler.
! Grove værkstedsklude og skurende rengøringsmidler
kan beskadige EL–52425.
6.2 Kontrol
R I tilfælde af begrænset funktion eller beskadigelse
skal EL–52425 kontrolleres af en autoriseret kunde-
service.
R Kontrollér pasboltene for slitage.
R Kontrollér libellernes forsegling.
R Kontrollér magneter, libeller og anlægsflade for tavle
og laser for beskadigelse, stødsteder og manglende
dele.
R Rengør anlægsfladerne regelmæssigt.
R Ved afvigelse/beskadigelse
6.3 Kontrol med vaterpas
R Opstil EL–52425, fastgør tavlen 1690382288 i
kalibreringshøjden, justér EL–52425 centreret efter
libellerne.
R Anvend et almindeligt vaterpas med en nøjagtighed
på mindst 1mm/m.
1. Anbring det på forsiden af tavlen og sammenlign
libellen på vaterpasset med libellen på holderen
(pitchvinkel).
2. Anbring det på siden af søjlen, og sammenlign libel-
len på vaterpasset med libellen på holderen (rulle-
vinkel).
" Luftblæren på vaterpasset må ved begge kontroller
ikke overskride midten af markeringen. Er dette tilfæl-
det, må EL–52425 ikke længere anvendes, og servicen
skal kontaktes.
Fig. 19: Luftblære vaterpas
i Kontrolmiddel til kontrol af EL–52425 og laser kan
bestilles hos producenten.
