1 690 386 081 2018-02-22| Robert Bosch GmbH
186 | EL–52425 | Описание изделияru
ВНИМАНИЕ! Опасность травмирования
падающими предметами с EL–52425.
¶ Во время работы закреплять
калибровочную панель
предохранительными тросами.
¶ При монтаже, демонтаже и
транспортировке снять калибровочную
панель и лазерный блок.
ОСТОРОЖНО! Тяжелые травмы глаз
вследствие попадания лазерного луча.
¶ Ни в коем случае не смотреть
непосредственно на источник
лазерного излучения.
¶ Категорически запрещается
направлять лазерный луч на людей,
особенно на лица и глаза.
¶ Для контроля работоспособности
подставить предмет перед точкой
выхода лазерного луча.
3. Описание изделия
3.1 Применение по назначению
EL–52425 используется только для статической
калибровки датчиков и камер на автомобилях.
Решающее значение имеют руководства по ремонту
и обслуживанию от изготовителя автомобиля.
Любое использование в иных целях считается
использованием не по назначению.
3.2 Условие для проведения
измерения
Ровность площадки для проведения измерения
R Автомобиль должен стоять на ровной
поверхности.
R Уровень пола не должен иметь перепады более
±7mm/m.
Это соответствует 0,4градуса.
Условия в зоне проверки
R Автомобиль должен быть пустым.
R Давление в шинах автомобиля должно
соответствовать предписанию.
R Калибровочная панель должна находиться на той
же ровной поверхности, что и автомобиль.
R Калибровочная панель должна быть чистой и не
иметь отметок, сколов краски и других дефектов.
R Выполнять процесс калибровки при нормальных
условиях освещенности:
$ Дневной свет, флуоресцентный свет, обычный
светодиодный свет.
$ В поле видимости камеры не должны
находиться яркие источники света.
3.3 Комплект поставки и специальные
принадлежности
Наименование Номенклатурный
номер
Плита основания
с монтажным
материалом
1 690 381 263
Опорная стойка с ползунком 1 690 381 254
Перевод оригинального руководства по
эксплуатации
1 690 386 081
Рулетка 1 693 740 533
Разметочный шнур 1 693 740 815
Отвес 1 693 740 685
Прецизионный держатель с креплением 1 690 381 261
Держатель измерительной ленты 1 690 382 499
Универсальная мишень, тип1 1 690 382 288
Защитный кожух 1 690 382 497
Универсальная мишень, тип 3
1)
1 690 382 485
Индикатор позиции (EL
–51747-2)
1),2)
1 690 382 583
Лазерный блок
1)
1 690 381 124
Предохранительный трос
1)
1 690 381 237
Настроечное устройство
1)
1 690 381 210
1)
Специальные принадлежности
2)
Для универсальной мишени типа3

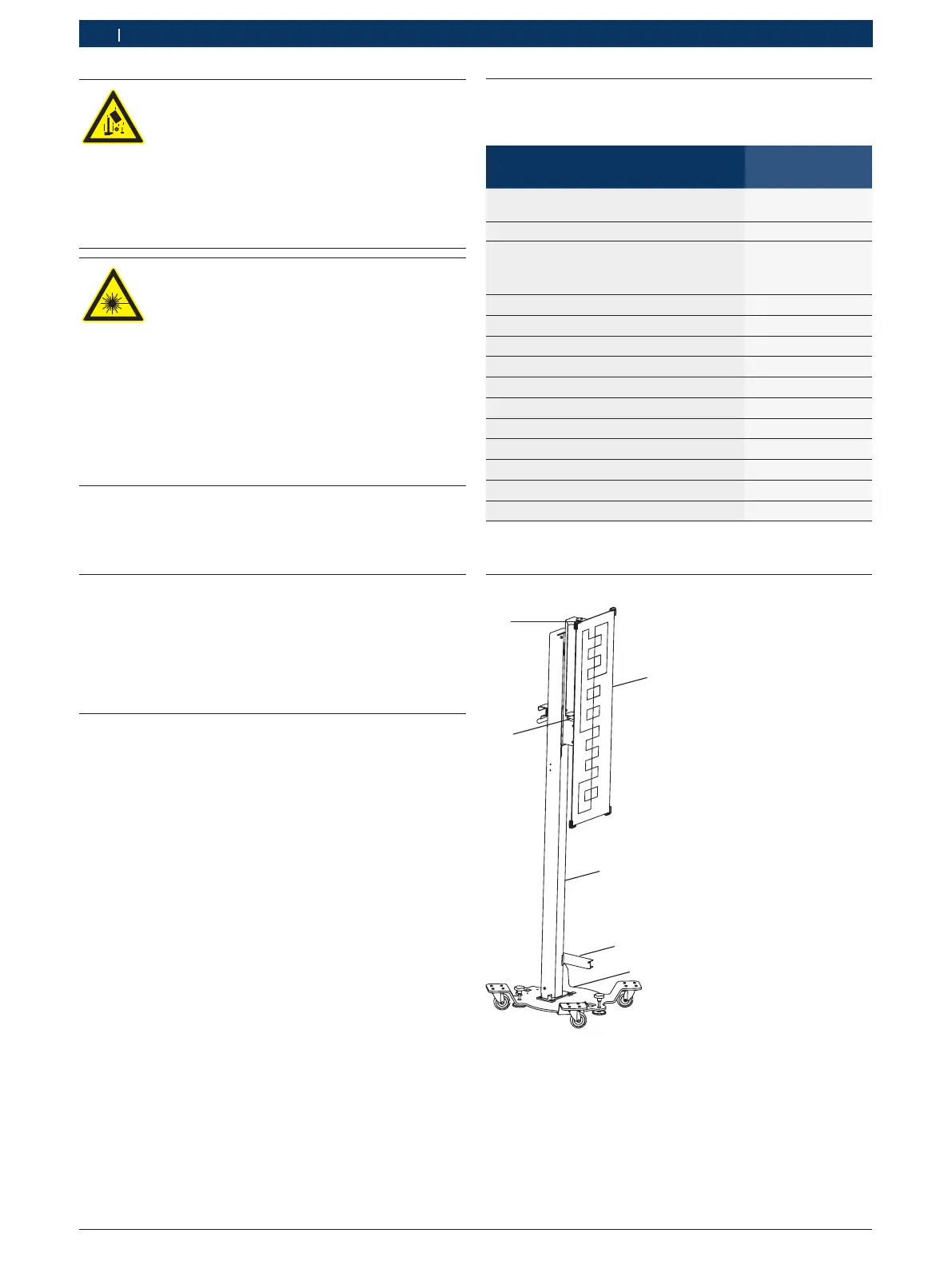

3.4 EL–52425
1
2
3
4
5
6
Fig. 1: EL–52425
1 Крепление прецизионного держателя
2 Калибровочная панель
3 Опорная стойка
4 Держатель измерительной ленты
5 Передвижная плита основания
6 Прецизионный держатель
