1 690 386 081 2018-02-22| Robert Bosch GmbH
144 | EL–52425 | Obsługapl
5.5 Taśma pomiarowa / uchwyt
1

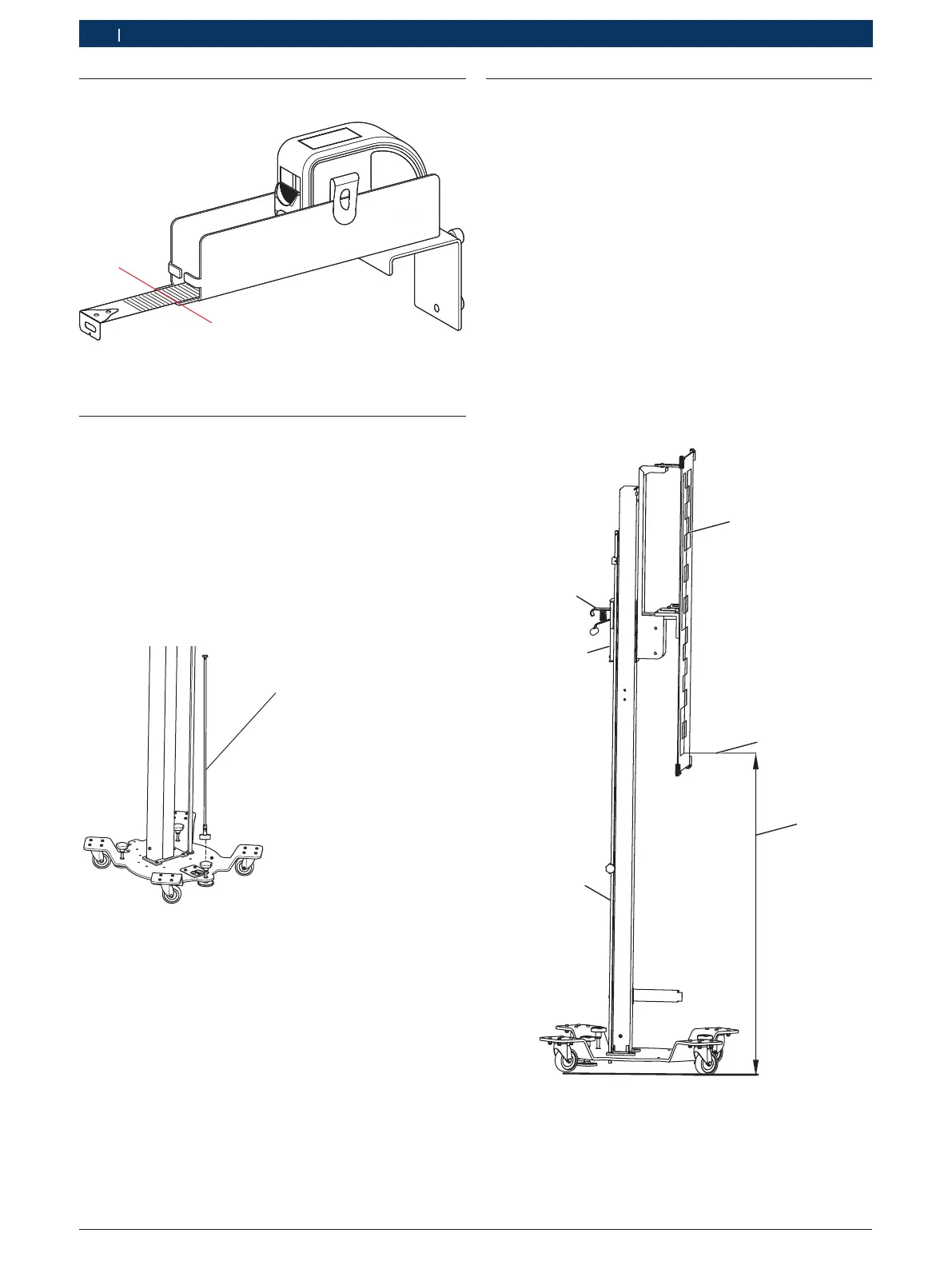

Rys. 13: Taśma pomiarowa / uchwyt
1 Odczytać oddalenie
5.6 Wyrównywanie EL–52425 przy użyciu
narzędzia nastawczego
i
Narzędzie nastawcze jest dostępne w akcesoriach
dodatkowych.
1. Nałożyć narzędzie nastawcze na śrubę z łbem gwiaz-
dowym.
2. Wyrównać EL–52425 ustawiając poziomnice na
precyzyjnym uchwycie przy użyciu narzędzia nastaw-
czego.
1
Rys. 14: Wyrównywanie EL–52425 przy użyciu narzędzia nastaw-
czego
1
narzędzie nastawcze
5.7 Ustawianie wysokości tablicy kalibra-
cyjnej
1. Sprawdzić
niezbędną wysokość tablicy kalibracyjnej z"Instruk-
cji obsługi" producenta pojazdu.
2. Sprawdzić, czy między powierzchnią ustawienia
pojazdu apowierzchnią ustawienia EL–52425
występuje różnica wysokości (na przykład z uwagi
na podnośnik).
3. Jeżeli między powierzchniami ustawienia występuje
różnica wysokości, obliczyć różnicę wysokości
zwysokością podaną wskróconej instrukcji.
4. Przymocować tablice kalibracyjne.
5. Nacisnąć uchwyt blokujący iustawić tablicę
kalibracyjną za pomocą taśmy mierniczej na
wymaganą wysokość.
6. Wymaganą wysokość zmierzyć taśmą mierniczą na
środku tablicy kalibracyjnej.
1
2
3
4
5
6
Rys. 15: Ustawianie wysokości tablicy kalibracyjnej
1 tablica kalibracyjna
2 dolna krawędź szablonu wformie szachownicy
3 wysokość
4 liniał pomiarowy
5 opcjonalny wskaźnik wysokości
6 uchwyt blokujący
