Montering | EL–52425 | 115 da
4. Montering
4.1 Grundstel
¶ Monter styreruller og ståfødder på grundstellet.
1
2
3

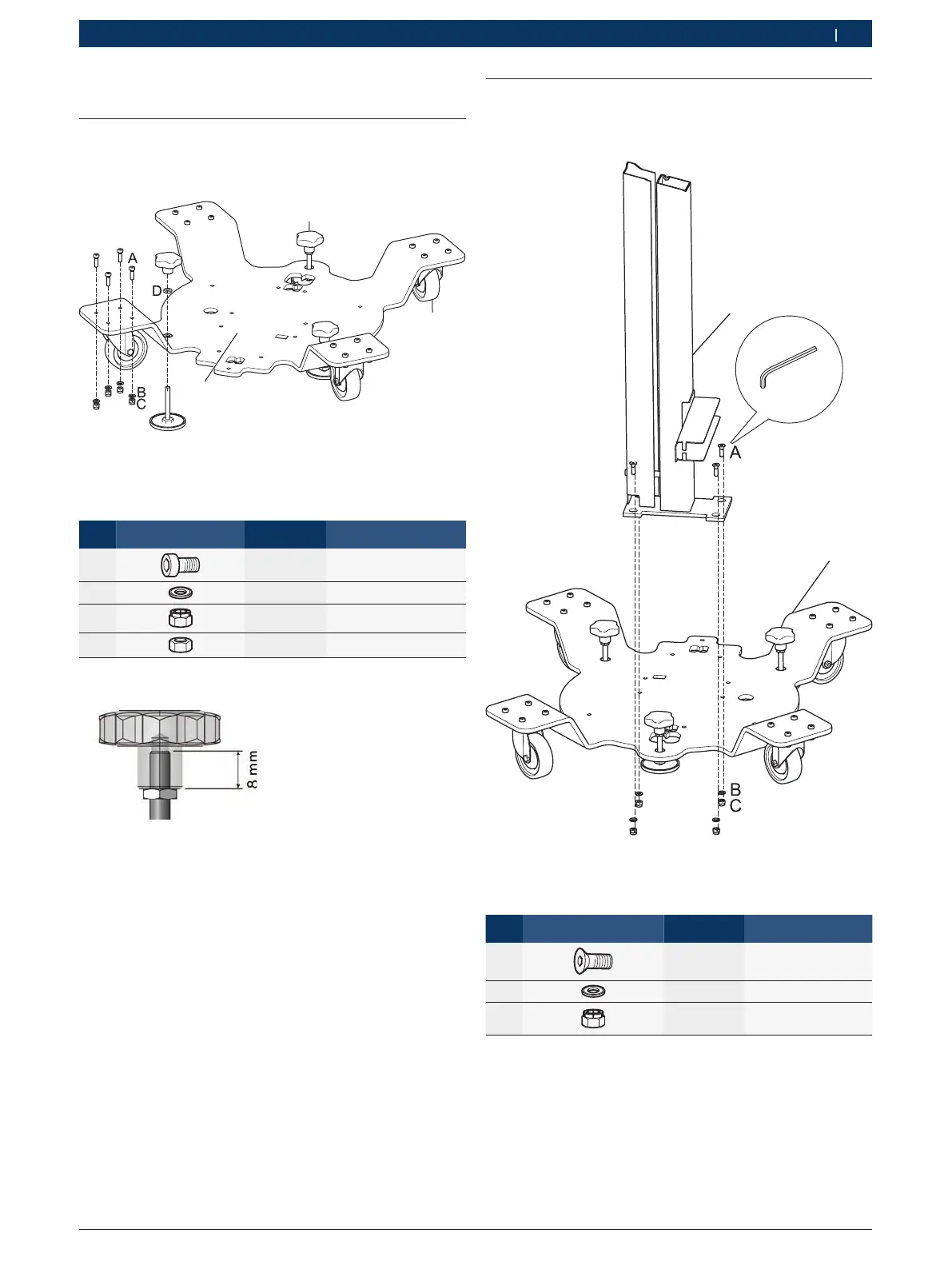

Fig. 2: Grundstel
1 Ståfod 3x
2 Styrerulle 4x
3 Standerens position
Pos. Fastgørelsesmåde Antal Størrelse [mm]
A
16 x M 6 x 20
B
16 x M 6
C
16 x M 6
D
3 x M 8
Tab. 1: Fastgørelsesmateriale grundstel
i Tabel 1 og 2 = reservedelssæt 1 690 381 203
4.2 Stander
¶ Monter standeren på grundpladen.
1
2
Fig. 3: Stander
1 Stander
2 Grundplade
Pos. Fastgørelsesmåde Antal Størrelse [mm]
A
4 x M 6 x 25
B
4 x M 6
C
4 x M 6
Tab. 2: Fastgørelsesmateriale stander
