5.3 EL–52425 voor langsmiddenniveau
voertuig uitrichten
(optie bij gebruik van lasermodule P-Assist S5)
i De specifieke waarden voor de exacte uitrichting van
EL–52425 zijn in de bijbehorende "reparatiehandlei-
dingen" van de voertuigleverancier beschreven.
Hierna voorbeeld van een uitlijning
1. EL–52425 voor voertuig positioneren.
2. P-Assist S5 op laserhouder A bevestigen en met
borgkabel zekeren.
1

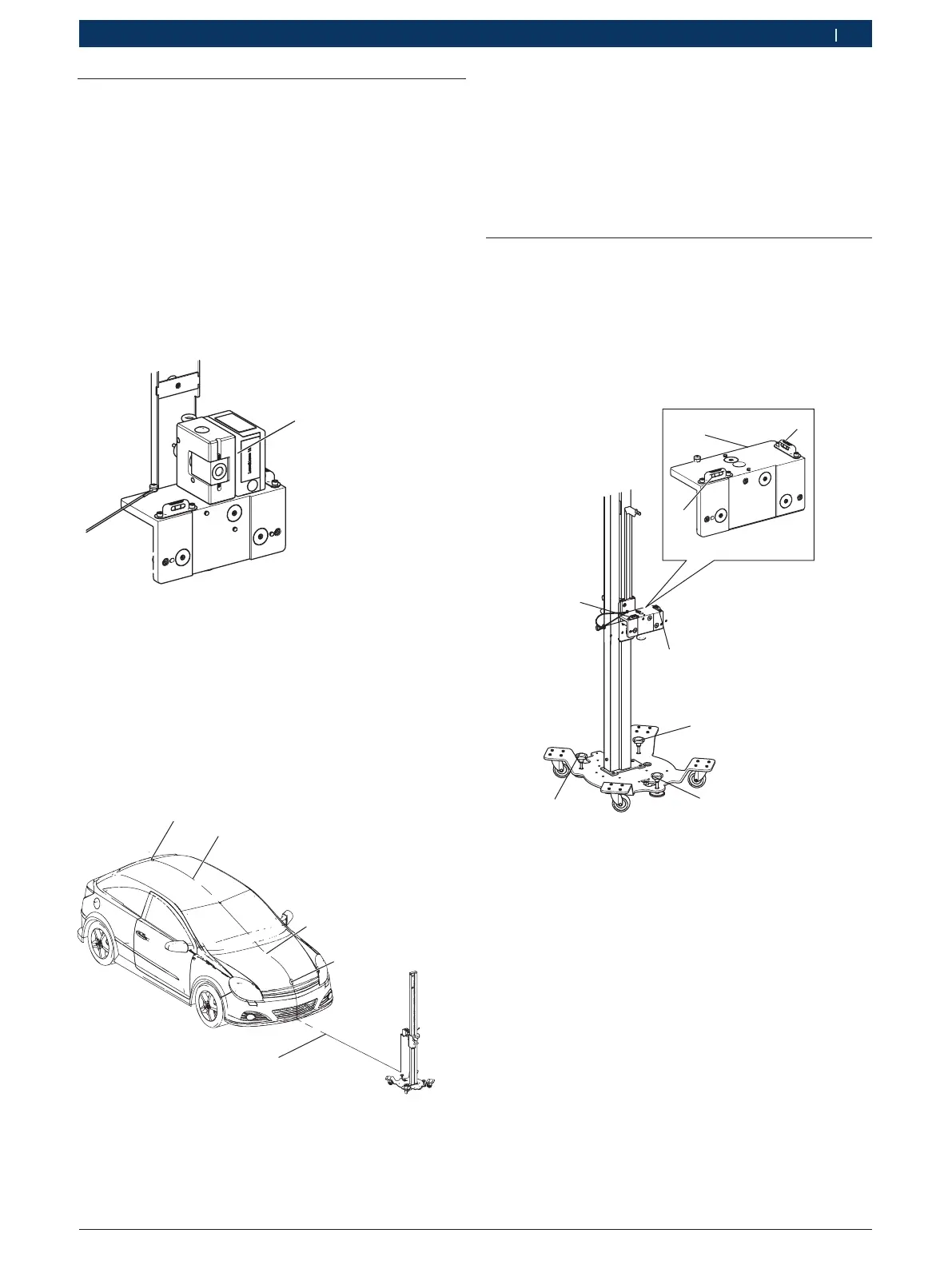

Afb. 10: P-Assist S5 in laserhouder A
1 P-Assist S5 (speciale accessoires)
2 Borghaak (speciale toebehoren)
3. P-Assist S5 inschakelen.
Laserlijn verloopt over het voertuig.
4. EL–52425 zodanig uitlijnen, dat het fabrikantemb-
leem op het voertuigfront en de antenne door de
laserlijn worden gemarkeerd.
EL–52425 is voor het voertuig uitgelijnd.
1
1
1
2
Afb. 11: EL–52425 voor het voertuig centraal uitlijnen
1 Laserlijn
2 Fabrikantembleem
3 Antenne
i Indien het fabrikantembleem en de antenne niet in
het langsvlak van het voertuigmidden liggen, kan
als tweede referentiepunt het fabrikantembleem op
de achterklep worden gebruikt. Open daarvoor de
achterklep en markeer met de laserlijn het fabrikan-
tembleem op het front van het voertuig en op de
achterklep in het midden.
5.4 Precisiehouder uitrichten
¶ Precisiehouder aan de hand van de waterpas uitrich-
ten, daarvoor de stelvoeten op de grondplaat met de
stergreepschroeven draaien.
! Voor de statische voorruitcamerakalibratie moet
EL–52425 op de waterpas voor rolhoek en de water-
pas voor knikhoek zijn uitgelijnd.
2
3
4
4
2
3
1
Afb. 12: Precisiehouder uitrichten
1 Precisiehouder
2 Waterpas voor rolhoek
3 Waterpas voor knikhoek
4 Stelvoeten
