1 690 386 081 2018-02-22| Robert Bosch GmbH
72 | EL–52425 | Användningsv
5.5 Måttband/hållare
1

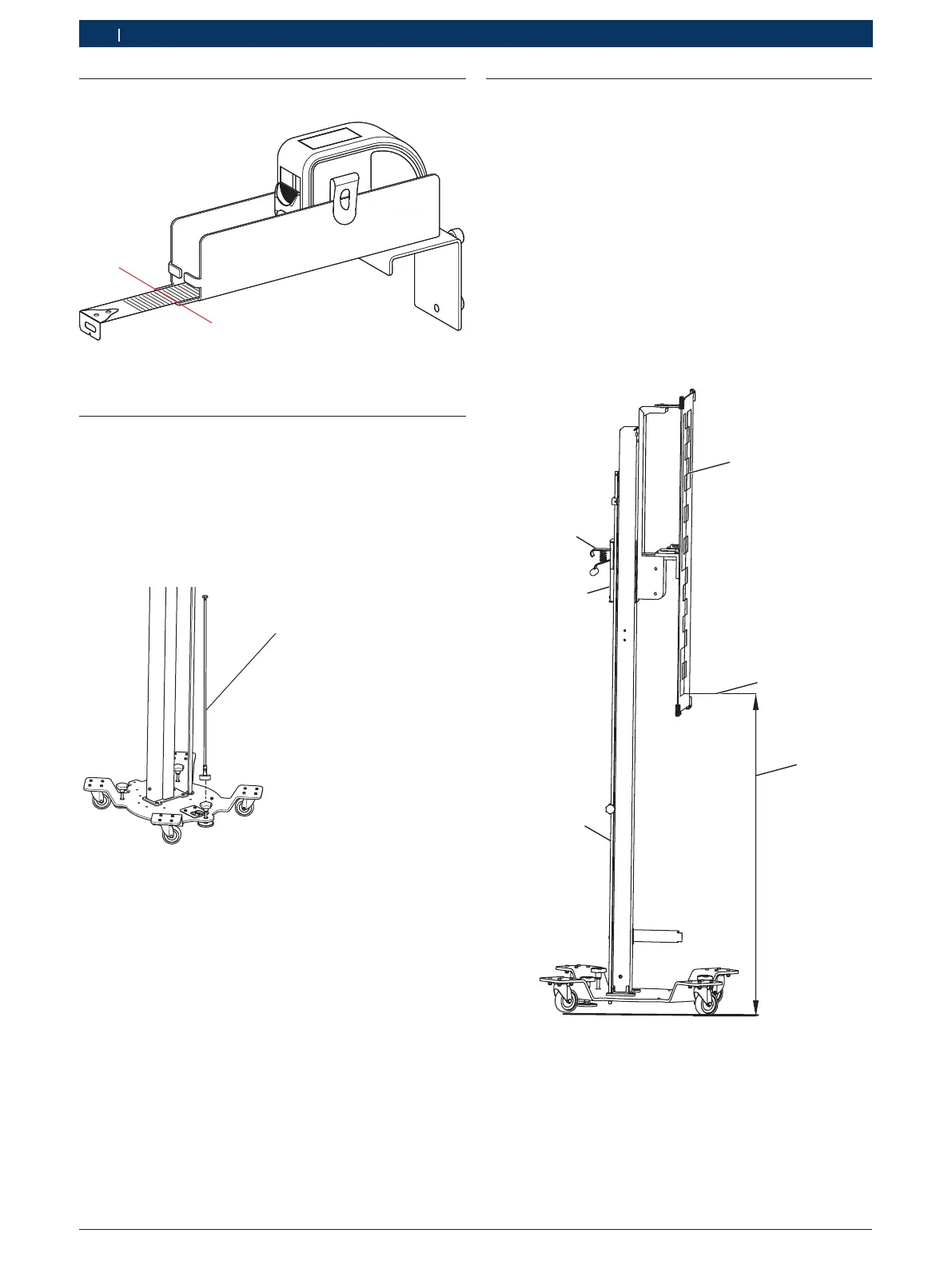

Fig. 13: Måttband/hållare
1 Läs av avståndet
5.6 Rikta in EL–52425 med inställnings-
stödet
i
Inställningsstödet finns som specialtillbehör.
1. Sätt inställningsstödet på stjärnvredet.
2. Rikta in EL–52425 med hjälp av libellerna på precisi-
onshållaren med inställningsstödet.
1
Fig. 14: Rikta in EL–52425 med inställningsstödet
1 Inställningsstöd
5.7 Ställa in kalibreringspanelen
1. Ta reda på vilken höjd som behövs för kalibrerings-
panelen från fordonstillverkarens "reparationsanvis-
ningar".
2. Kontrollera om det finns en höjdskillnad mellan
fordonets monteringsyta och monteringsytan på
EL–52425 (till exempel på grund av ett fordonslyft).
3. Om det finns en skillnad i höjd mellan monteringsy-
torna, beräkna höjdskillnaden med angiven höjd från
de korta instruktionerna.
4. Fäst kalibreringspanelen.
5. Använd spärrhandtag och ställ in kalibreringspanelen
på den höjd som behövs med hjälp av ett måttband.
6. Mät höjden som behövs med ett måttband på mitten
av kalibreringstavlan.
1
2
3
4
5
6
Fig. 15: Ställ in kalibreringspanelens höjd
1 Kalibreringspanel
2 Underkant schackmönster
3 Höjd
4 Mätskala
5 Höjdangivelse tillval
6 Spärrhandtag
