InteliLite 9 Global Guide
20
4.3 Terminal Diagram
① POWER SUPPLY,
D+
② BINARY OUTPUTS ③ BINARY INPUTS ④ CAN
T01 BATT- T09 E-STOP T20 RPM GND T36 CAN L
T02 D+ T10 BOUT1 T21 RPM IN T37 CAN COM
T03 BATT+ T11 BOUT2 T22 BIN1 T38 CAN H
T12 BOUT3 T23 BIN2
T13 BOUT4 T24 BIN3
T14 BOUT5 T25 BIN4
T15 BOUT6 T26 BIN5
T27 BIN6

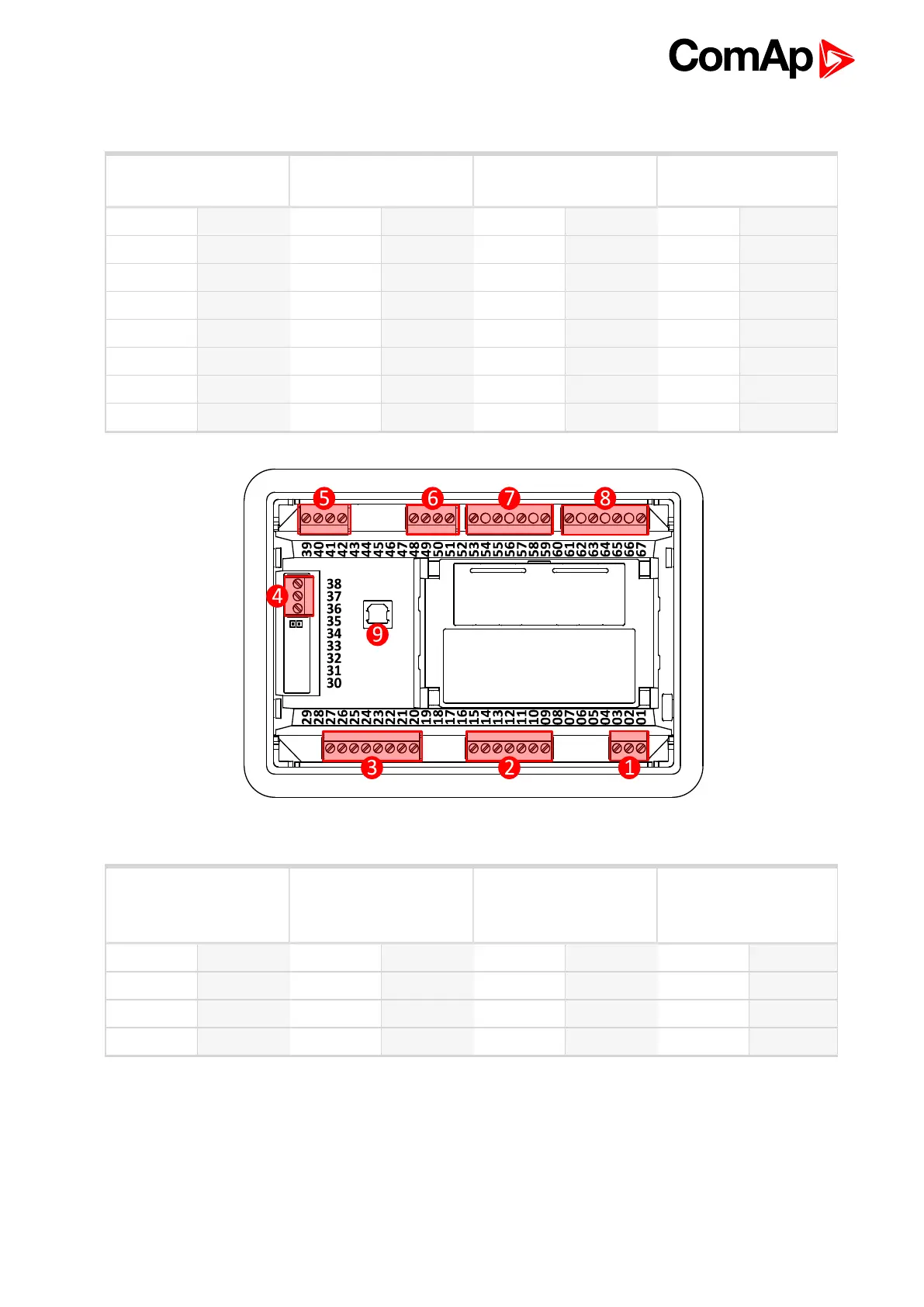

Image 4.1 Terminal diagram for InteliLite 9 9
⑤ ANALOG INPUTS ⑥ GENERATOR
CURRENT
MEASUREMENT
⑦ GENERATOR
VOLTAGE
MEASUREMENT
⑧ MAINS VOLTAGE
MEASUREMENT
T39 AIN COM T48 COM T53 N T61 N
T40 AIN1 T49 L1 T55 L1 T63 L1
T41 AIN2 T50 L2 T57 L2 T65 L2
T42 AIN3 T51 L3 T59 L3 T67 L3
