TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower > Control Panel >
Schematic Diagrams, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Heating,Ventilation, Air Conditioning > Blower >
Control Panel > Schematic Diagrams

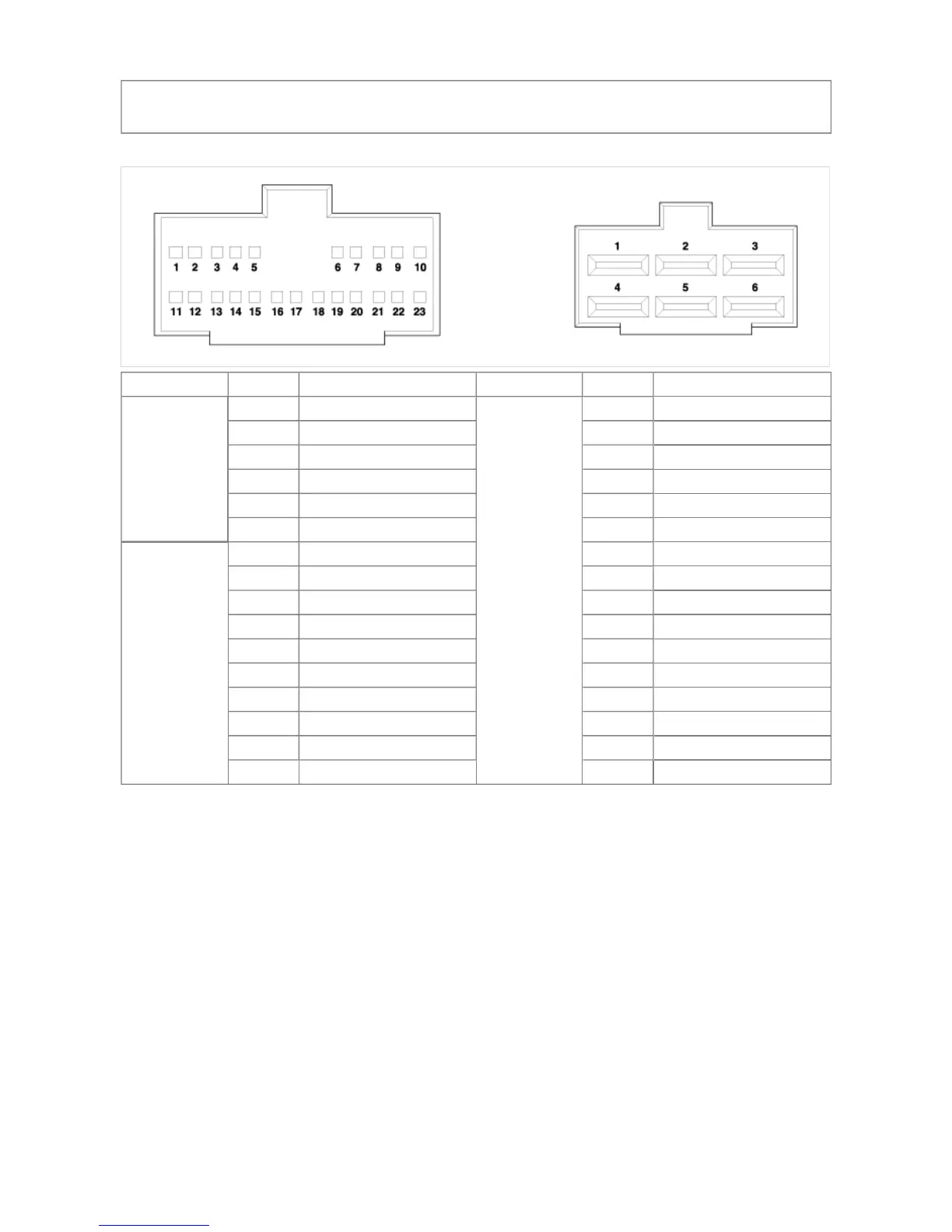

Connector Pin No. Name Connector Pin No. Name
Blower switch 1 MIDDLE HIGH Main switch 11 SENSOR GROUND
2 COMMON 12 FRE.
3 GROUND 13 REC.
4 HIGH 14 ILL+
5 MIDDLE LOW 15 ILL-
6 LOW 16 COMMON (BLOWER)
Main switch 1 IGN2 17 A/C OUTPUT
2 B+ 18 HUMIDITY (Rear defogger)
3 GROUND 19 S/W (Rear defogger)
4 MODE ACT. (VENT) 20 -
5 MODE ACT. (DEF) 21 -
6 MODE F/B 22 -
7 TEMP ACT. (WARM) 23 -
8 TEMP ACT. (COOL)
9 TEMP F/B
10 VCC
