Analog in- and outputs
An.02/ 12/ 22: Save mode
Bit Value Meaning
0
0 Direct mode (default)
1 Save mode
1
0 Do not delete memory contents at switch off (default)
2 Delete memory contents at switch off

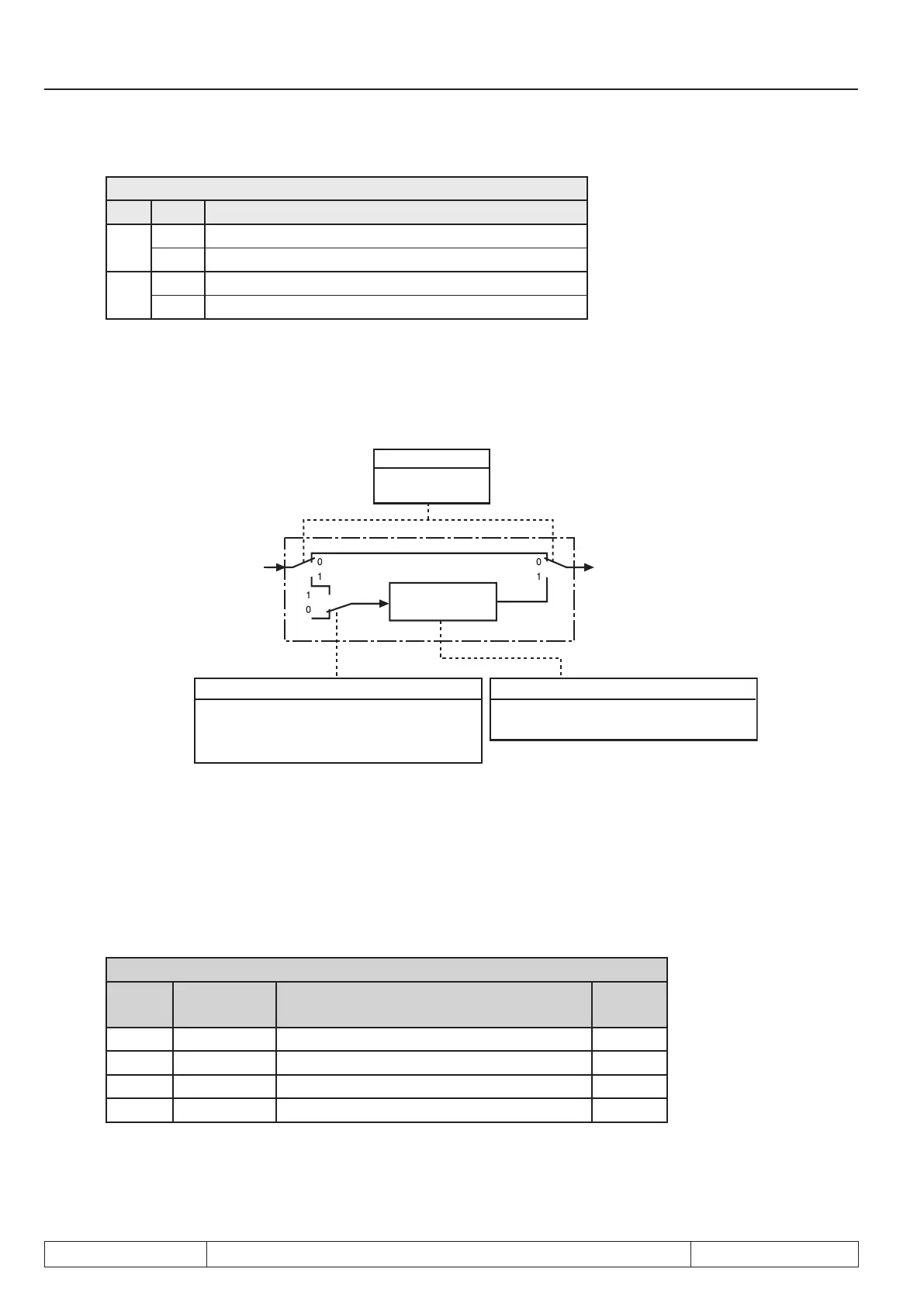

Picture 7.2.4 Save mode
Eingangswahl An.03/ 13/ 23
Eingang inaktiv: Wert wird nicht
gespeichert
Eingang aktiv: Wert wird gespeichert
An.2/ 12/ 22 Bit 1
1: löschen (beim ausschalten)
0: nicht löschen (beim ausschalten)
nichtflüchtiger
Speicher
An.02/12/22 Bit 0
0: Direktmode
1: Speichermode
vom
Eingangsfilter
zum
Kennlinien-
verstärker
7.2.4.1 Input selection (An.03, An.13, An.23)
The digital inputs for storing are selected with An.03 / An.13 / An.23 in accordance with the table „Input selec-
tion“ (see also chapter 7.3.11 „Assignment of the inputs“). In order to store an analog value, the save mode
must be switchted on (An.02/12/22 = 1) and the selected input must be activated.
An.03, An.13, An.23: Input selection
Bit Decimal
value
Input terminal
0 1 ST (prog. input „control release/reset“) X2A.16
1 2 RST (prog. input „reset“) X2A.17
2 4 F (prog. input „forward“) X2A.14
3 8 R (prog. input „reverse“) X2A.15
