3 - 101
Main unit
Main unit
Assembly
12

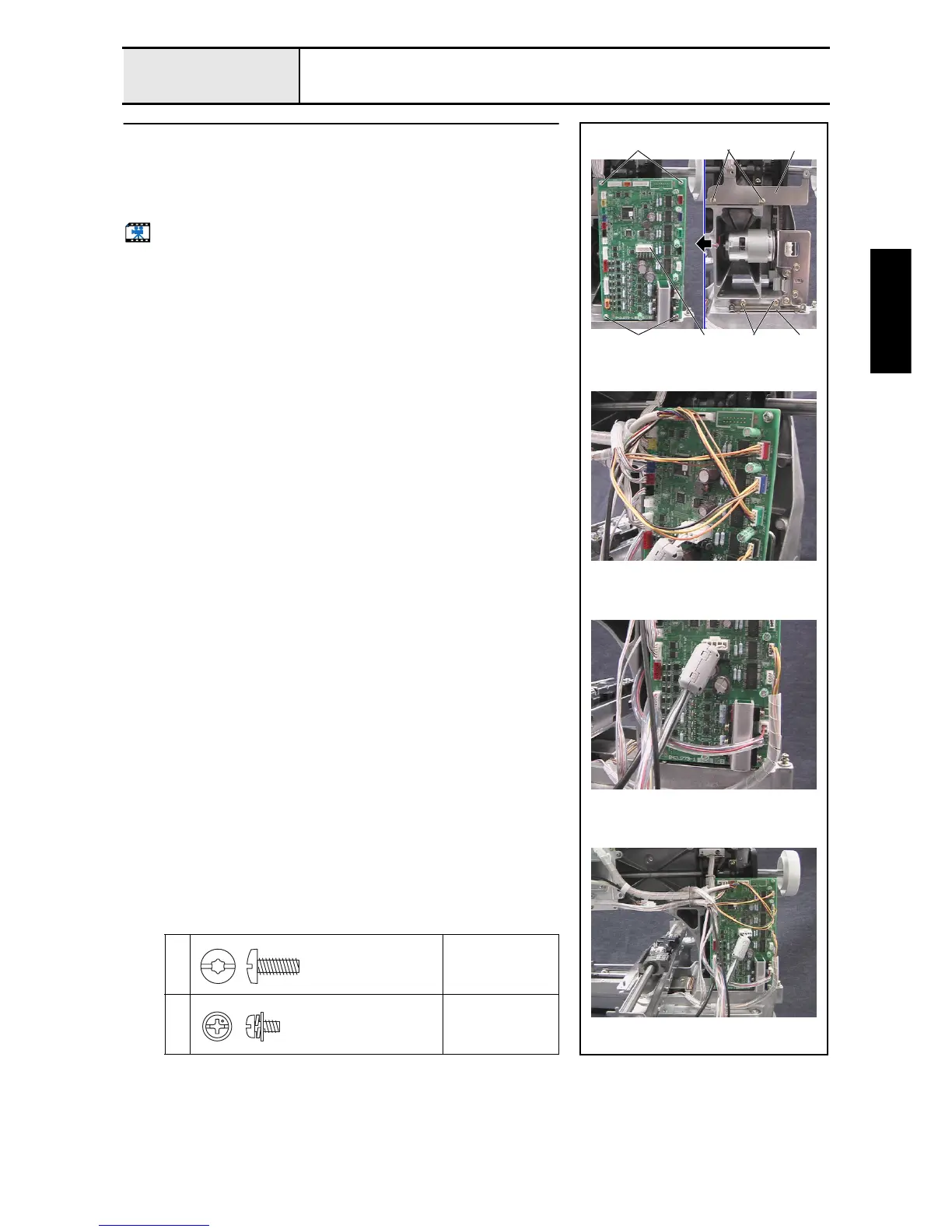

Main PCB assembly attachment
1.
Attach the board holder U
1
and the board
holder D
2
with the 4 screws
1
.
2.
Attach the main PCB assembly
3
with the 4 screws
2
.
3.
Connect the lead wires.
Start movie clip (CD-ROM versio
n only)
1
Torque
1.47 –
1.96 N-m
2
Torque
0.59 –
0.78 N-m
2
1
2
3
2
1
1
T
aptite, Bind S
M
4X10
Color; Gold
Screw
, Pan (S/P washer)
M3X6
Color; Silver
200
202
Table of Contents
Table of Contents
3
1 Outline of Mechanism
11
Main Mechanisms
12
Driveline
13
Positions of Electronic Components
15
Control System Block Diagram
17
Operation of Other Electronic Components
18
Using the Thread
19
2 Disassembly
21
Main Parts
22
Motor Cover and Carriage Cover Removal
23
Bed Cover Removal
24
Arm Cover R Removal
25
Arm Cover L Removal
26
Base Cover R Removal
27
Base Cover L Removal
28
Oil Box Holder Removal
28
Main PCB Assembly Removal
29
Spool Stand Frame Final Assembly Removal
29
Operation Panel Assembly Removal
29
Thread Take-Up Cover Removal
30
Tension Base Removal
30
Needle Plate Removal
31
Needle Plate Base Assembly Removal
31
Needle Plate Base Disassembly
31
Picker Bracket Removal
32
Picker Bracket Disassembly
32
Rotary Hook Removal
32
Cutter Unit Final Assembly and Picker Final Assembly Removal
33
Feed Unit
34
T-Belt (Y-Guide) Removal
35
Feed Final Assembly Removal
36
Y-Motor Final Assembly Removal
37
Y-Motor Disassembly
37
Y-Driving Shaft Assembly Removal
38
Cord Grip Removal
38
FFC and X-Area Sensor Assembly Removal
39
Y-Frame Spacer and X-Belt Presser Removal
39
X-Feed Frame B Removal
39
X-Carriage a Assembly and X-Carriage B Assembly Removal
40
X-Sensor Dog Removal
40
Hoop Sensor Removal
41
X-Guide Shaft Removal
41
T-Belt (Y-Drive) Removal
42
Feed Frame Disassembly
42
Y-Carriage L Disassembly
43
Y-Carriage R Disassembly
44
Connect PCB Disassembly
44
Needle Thread Unit
45
Needle Thread Assembly Removal
46
Hook Holder Assembly Removal
46
Rack and Hook Holder Link Removal
47
Thread Motor Assembly Removal
48
Needle Bar Change Unit
49
Change Box Removal
50
Change Box Disassembly (Step 1)
50
Change Box Disassembly (Step 2)
51
Thread Wiper Unit
52
Thread Presser Base Removal
53
Thread Presser Base Disassembly
53
Wiper Set Assembly Removal
53
Wiper Guide and Wiper Sensor Removal
54
Wiper Set Disassembly
55
Needle Bar Unit
56
Needle Bar Case Final Assembly Removal
57
Change Roller Base Assembly Removal
57
Case Guide D Removal
57
Thread Take-Up Lever Assembly Removal
58
Thread Take-Up Lever Disassembly
58
Needle Bar Removal
59
Needle Bar Case Disassembly
59
Case Positioning Plate Assembly Removal
59
Case Positioning Plate Disassembly
60
Case Bracket Assembly Removal
60
Case Bracket Disassembly
61
Case Guide UL Disassembly
61
Upper Shaft Unit
62
Main Motor Final Assembly Removal
63
Main Motor Disassembly
63
Driving Jump Assembly Removal
64
Driving Jump Disassembly
65
Base Needle Bar Removal
66
J-Clamp Disassembly
66
Presser Foot Vertical Base Disassembly
67
Thread Take-Up Driving Lever Final Assembly Removal
67
Thread Take-Up Driving Lever Disassembly
68
Main Shaft Sensor Final Assembly Removal
69
Crank Rod Removal
69
Pressure Foot Driving Shaft Assembly Removal
70
Presser Foot Driving Shaft Disassembly
70
Upper Shaft Assembly Removal
71
Lower Shaft Unit
72
Arm Bed and Base Frame Disconnection
73
Idle Pulley Assembly Removal
73
Idle Pulley Disassembly
73
Lower Shaft Removal
74
Power Unit
75
Power Switch Assembly and Inlet Removal
76
USB PCB Assembly and Y-Area Sensor Assembly Removal
77
Power PCB Assembly Removal
78
Power PCB Disassembly
78
Adjust-Bolt Removal
79
Thread Cut Unit
80
Picker Disassembly
81
Cutter Unit Disassembly (Step 1)
82
Cutter Unit Disassembly (Step 2)
83
Thread Tension Unit
84
Loosen the Tension Nut Removal
85
Tension Base Bracket Removal
85
Inner Thread Eyelet Base Removal
86
Thread Sensor PCB Assembly and Head PCB Assembly Removal
86
Upper Thread Eyelet Base Removal
87
Antenna Disassembly
88
Spool Stand Frame Disassembly (Step 1)
89
Spool Stand Frame Disassembly (Step 2)
89
Thread Take-Up Lever Cover Disassembly (Step 1)
90
Thread Take-Up Lever Cover Disassembly (Step 2)
91
Thread Take-Up Bracket Disassembly
92
Operation Panel
93
FD Assembly Removal
94
FD Disassembly (Step 1)
94
FD Disassembly (Step 2)
95
Operation Panel Lever Assembly Removal
95
Operation Panel Lever Disassembly (Step 1)
96
Operation Panel B Removal
97
Panel PCB Assembly Removal
98
LCD Removal
99
Touch Panel Removal
99
Button Removal
100
3 Assembly
101
Operation Panel
102
Button Attachment
103
Touch Panel Attachment
103
LCD Attachment
104
Panel PCB Assembly Attachment
105
Operation Panel B Attachment
106
Operation Panel Lever Assembly (Step 1)
107
Operation Panel Lever Assembly (Step 2)
107
Operation Panel Lever Assembly Attachment
108
FD Assembly (Step 1)
109
FD Assembly (Step 2)
110
FD Assembly Attachment
111
Thread Tension Unit
112
Thread Take-Up Bracket Assembly
113
Thread Take-Up Lever Cover Assembly (Step 1)
114
Thread Take-Up Lever Cover Assembly (Step 2)
115
Spool Stand Frame Assembly (Step 1)
116
Spool Stand Frame Assembly (Step 2)
116
Antenna Assembly (Step 1)
117
Antenna Assembly (Step 2)
117
Antenna Assembly Attachment
118
Upper Thread Eyelet Base Attachment
118
Thread Sensor PCB Assembly and Head PCB Assembly Attachment
119
Inner Thread Eyelet Base Attachment
120
Tension Base Bracket Attachment
120
Tension Base Lead Wire Assembly Attachment
121
Tension Nut Attachment
121
Thread Cut Unit
122
Cutter Unit Assembly (Step 1)
123
Cutter Unit Assembly (Step 2)
124
Picker Assembly
125
Power Unit
126
Adjust Bolt Attachment
127
Power PCB Assembly
128
Power PCB Assembly Attachment
129
USB PCB Assembly and Y-Area Sensor Assembly Attachment
130
Power Switch Assembly and Inlet Attachment
131
Lower Shaft Unit
132
Lower Shaft Attachment
133
Idle Pulley Assembly
134
Idle Pulley Assembly Attachment
134
Connection of Arm Bed and Base Frame
135
Upper Shaft Unit
136
Upper Shaft Assembly Attachment
137
Presser Foot Driving Shaft Assembly
138
Presser Foot Driving Shaft Assembly Attachment
139
Crank Rod Assembly Attachment
140
Main Shaft Sensor Final Assembly Attachment
141
Thread Take-Up Driving Lever Final Assembly
142
Thread Take-Up Driving Lever Final Assembly Attachment
143
Presser Foot Vertical Base Final Assembly
144
Vertical Set Assembly
145
Base Needle Bar Attachment
146
Driving Jump Assembly (1)
147
Driving Jump Assembly (2)
149
Driving Jump Assembly Attachment
149
Tension Pulley Assembly Attachment
149
Main Motor Final Assembly
150
Main Motor Final Assembly Attachment
150
Needle Bar Unit
151
Case Guide UL Assembly
152
Case Bracket Assembly
153
Case Bracket Assembly Attachment
154
Case Positioning Plate Assembly
155
Case Positioning Plate Assembly Attachment
155
Needle Bar Case Final Assembly
155
Needle Bar Attachment
156
Thread Take-Up Lever Assembly
157
Thread Take-Up Lever Assembly Attachment
158
Case Guide D Attachment
159
Change Roller Base Assembly Attachment
159
Needle Bar Case Final Assembly Attachment
160
Thread Wiper Unit
161
Wiper Set Assembly
162
Wiper Guide and Wiper Sensor Attachment
163
Wiper Set Assembly Attachment
164
Thread Presser Base Assembly
165
Thread Presser Base Attachment
165
Needle Bar Change Unit
166
Change Box Assembly (Step 1)
167
Change Box Assembly (Step 2)
168
Change Box Assembly (Step 3)
169
Change Box Assembly Attachment
169
Needle Thread Unit
170
Thread Motor Assembly Attachment
171
Rack Assembly and Hook Holder Link Attachment
172
Hook Assembly
172
Needle Thread Assembly Attachment
173
Feed Unit
174
Connect PCB Final Assembly
175
Y-Carriage R Assembly
176
Y-Carriage L Assembly
177
Feed Frame Assembly Attachment
178
T-Belt (X-Drive) Attachment
179
X-Guide Shaft Attachment
180
Hoop Sensor Attachment
181
X-Sensor Dog Attachment
182
X-Carriage a Assembly and X-Carriage B Assembly Attachment
183
X-Feed Frame B Attachment
184
Y-Frame Spacer and X-Belt Presser Attachment
185
FFC and X-Area Sensor Assembly Attachment
186
Cord Grip Attachment
187
Y Driving Shaft Assembly Attachment
188
Y-Motor Final Assembly
189
Y Motor Final Assembly Attachment
190
Feed Final Assembly Attachment
191
T-Belt (Y-Guide) Attachment
192
Main Unit
192
Cutter Unit Final Assembly and Picker Final Assembly Attachment
194
Rotary Hook Attachment
195
Picker Bracket Final Assembly
195
Picker Bracket Final Assembly Attachment
195
Needle Plate Base Assembly
196
Needle Plate Base Assembly Attachment
197
Needle Plate Attachment
197
Tension Base Attachment
198
Thread Take-Up Lever Cover Attachment
199
Operation Panel Assembly Attachment
199
Spool Stand Frame Final Assembly Attachment
200
Main PCB Assembly Attachment
201
Oil Box Holder Attachment
202
Base Cover L Attachment
202
Base Cover R Attachment
203
Arm Cover L Attachment
204
Arm Cover R Attachment
205
Bed Cover Attachment
206
Motor Cover / Carriage Cover Attachment
207
4 Adjustment
209
Adjustment Flow
210
Bent Needle
211
Blunt Needle
212
Starting Test Mode / Selecting Adjustment Test Mode
213
Main Board Test Mode
214
Test Mode
214
Panel Board Test Mode
220
Starting Test Mode / Selecting Adjustment Test Mode
220
How to Read Needle Bar Numbers on Bar Code
223
Main Board Test Mode
223
Motor Belt Tension Adjustment
224
Timing Belt Tension Adjustment
225
Needle Position Adjustment (Front/Back)
226
Needle Position Adjustment (Right/Left)
227
Needle Bar Rising Length and Needle Space Adjustment
228
Needle Bar Height Adjustment
229
Rotary Hook Stopper Clearance Adjustment
230
Presser Foot Height Adjustment
231
Needle Bar Top Dead Center Adjustment
232
Needle Threader Adjustment (Up/Down)
233
Adjustment
234
Needle Threader Adjustment (Right/Left)
234
Needle Threading Check
235
Y-Belt Tension Adjustment
236
X-Belt Tension Adjustment
237
Picker Activation Adjustment
238
Movable Knife Origin Adjustment
239
Thread Presser Base Up/Down Position Adjustment
240
Hoop Sensor Adjustment
241
XY-Guide Origin Adjustment
242
5 Failure Investigation for Electronic Parts
243
Error Message List
244
The Power Is Not Turned on
245
The Power Is Not Turned on
247
The Touch Panel Does Not Work
248
The Panel Switch Does Not Work
249
The Needle Bar Does Not Move Normally
250
Thread Breakage Detection Does Not Function Normally
251
The Hoop Does Not Move Normally
252
The Hoop Does Not Move Normally
253
The Main Shaft Does Not Rotate Normally
254
Thread Is Not Cut Normally
255
The Wiper Does Not Function Normally
256
A Needle Is Not Threaded Normally
257
The Picker Does Not Function Normally
258
The Floppy Disk Cannot be Used Normally
259
Card Cannot be Used Normally
260
Universal Serial Bus (USB) Cannot be Used Normally
261
The Hoop Sensor Does Not Function Normally
262
The Hoop Sensor Does Not Function Normally
263
The Hoop Sensor Does Not Function Normally
264
Error Message
265
Error Message
266
Error Message
267
Error Message
268
Error Message
269
6 Maintenance
271
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Brother PR600 and is the answer not in the manual?
Ask a question
Brother PR600 Specifications
General
Type
Embroidery machine
LCD Screen
Yes
USB Port
Yes
Built-in Memory
Yes
Connectivity
USB
Maximum Embroidery Area
200mm
Embroidery Area
200mm
Needle Count
6 needles
Related product manuals
Brother EMBROIDERY PR600-II
2 pages
Brother PR655
341 pages
Brother PR670E
244 pages
Brother Entrepreneur PR650e
280 pages
Brother Entrepreneur W PR680W
10 pages
Brother PR-650
280 pages
Brother PR-600
227 pages
Brother PR1055X
200 pages
Brother PR-1000
64 pages
Brother Entrepreneur PR-650
280 pages
Brother Entrepreneur Pro PR-1000
42 pages
Brother Entrepreneur Pro PR1000e
318 pages
