Honda PCX150 2014 User Manual

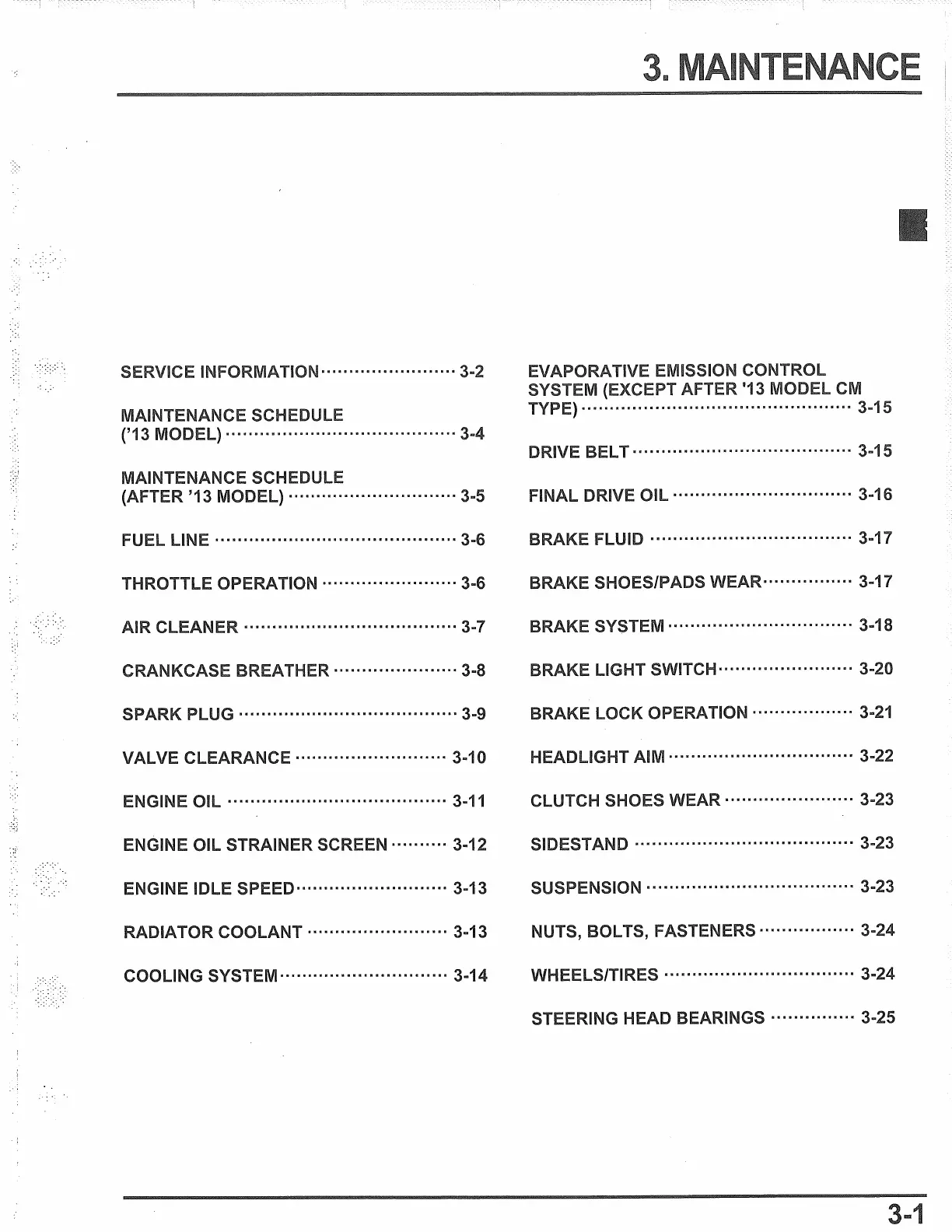

SERVICE
INFORMATION························
MAINTENANCE SCHEDULE
('13 MODEL) · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3-4
MAINTENANCE SCHEDULE
(AFTER '13 MODEL)
.............
· .. ·· ..... ·· ····· 3
..
5
FUEL
LINE···········································
3-6
THROTTLE OPERATION
........................
3-6
AIR CLEANER ··· ····
...........
· · .. ·· · · .... · · · · ·· ·· 3-7
CRANKCASE BREATHER
......................
3-8
SPARK
PLUG · · ···· · · ·· ....... ·· · ··· ··· ···· · · · ·· · · ·· 3-9
VALVE
CLEARANCE···························
3-10
ENGINE OIL · · · · · · · · · .. · .. · .. · · .. · · · · · · · · · .. · · · · · · ·
3-11
ENGINE OIL STRAINER SCREEN
..........
3-12
ENGINE IDLE SPEED· .. ·
..
· .. · .. ··
..........
· .. 3-13
RADIATOR COOLANT
.........................
3-13
COOLING SYSTEM·· .. · .... · .. ·· .. ··· .. · ..
······
3-14
EMISSION CONTROL
SYSTEM
/fl'""-.U'l?"fl'""
'13 MODEL
CM
TYPE)················································
3-15
DRIVE
.......................................
3-15
FINAL DRIVE OIL ...... · ...... ·· .. · .... · ...... · .. 3-16
FLUID····································
3-17
BRAKE SHOES/PADS WEAR
................
3-17
BRAKE
SYSTEM · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3-18
BRAKE
LIGHT SWITCH·
........
····
......
· .. ·· 3-20
BRAKE
LOCK OPERATION · .. · · · · · · .... · ....
3-21
HEADLIGHT AIM · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3-22
CLUTCH SHOES WEAR ...... · · · .. · · .. · .. · · · .. 3-23
SIDESTAND · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3-23
SUSPENSION · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3-23
NUTS, BOLTS, FASTENERS
.............
·· .. 3-24
WHEELS/TIRES .... · .. · .... ·
..........
·
..........
3-24
STEERING HEAD BEARINGS · .... ··
........
3-25

Honda PCX150 2014 Specifications

General

Displacement	153cc
Bore x Stroke	58.0mm x 57.9mm
Compression Ratio	10.6:1
Fuel System	PGM-FI electronic fuel injection
Starter	Electric
Transmission	Automatic V-Matic belt drive
Rear Suspension	Twin shock
Rear Brake	Drum
Front Tire	90/90-14
Rear Tire	100/90-14
Wheelbase	51.8 inches
Front Suspension	31mm telescopic fork
Engine Type	Liquid-cooled 4-stroke single
Front Brake	Single 220mm disc with hydraulic two-piston caliper
