(11) Remove nut and screws and remove steering
column shroud. (Fig. 9)
(12) Remove PDC bolt, nut and nut for ground
wire. (Fig. 10)
(13) Disconnect PDC electrical connectors and
remove. (Fig. 11)
(14) Remove screws and remove passenger side air
nozzle cover. (Fig. 12)

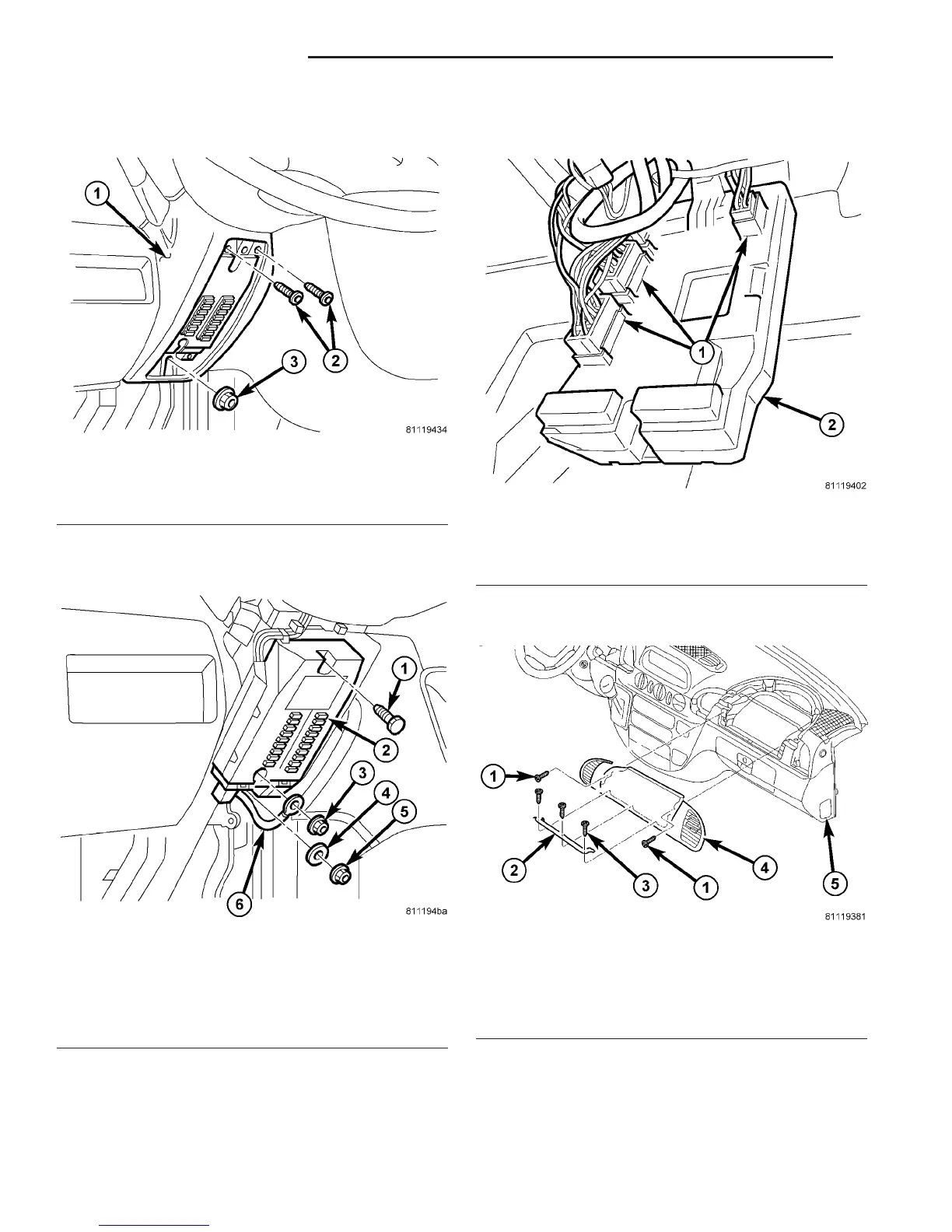

Fig. 9 STEERING COLUMN SHROUD
1 - SHROUD
2 - SCREWS (2)
3 - NUT
Fig. 10 POWER DISTRIBUTION CENTER
1 - BOLT
2 - POWER DISTRIBUTION CENTER
3 - GROUND NUT
4 - WASHER
5 - NUT
6 - GROUND WIRE
Fig. 11 POWER DISTRIBUTION CENTER
CONNECTORS
1 - ELECTRICAL CONNECTORS (5)
2 - POWER DISTRIBUTION CENTER
Fig. 12 PASSENGER SIDE AIR NOZZLE COVER
1 - FRONT SCREWS (2)
2 - BRACKET
3 - BRACKET SCREWS
4 - NOZZLE COVER
5 - INSTRUMENT PANEL
23 - 58 INSTRUMENT PANEL VA
INSTRUMENT PANEL ASSEMBLY (Continued)
